    三相四線預付費電表怎么接線?20年老電工教你2種接線方法,學到即賺到

    發表時間:2019-07-13 14:38:26 | 點擊:9644次

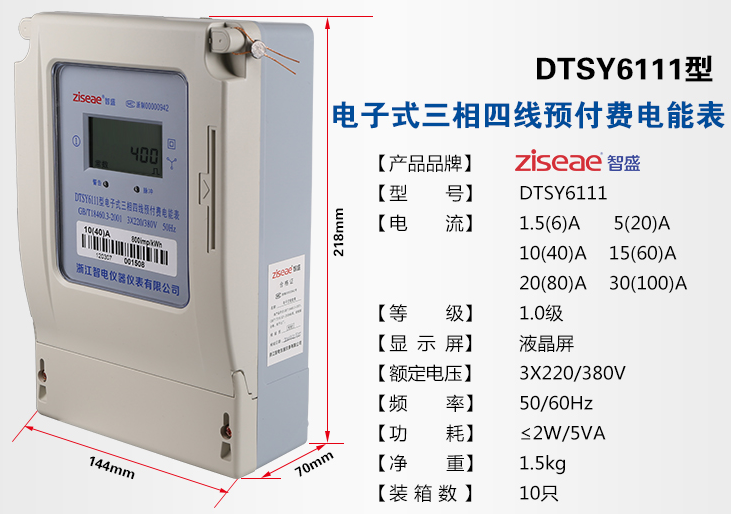

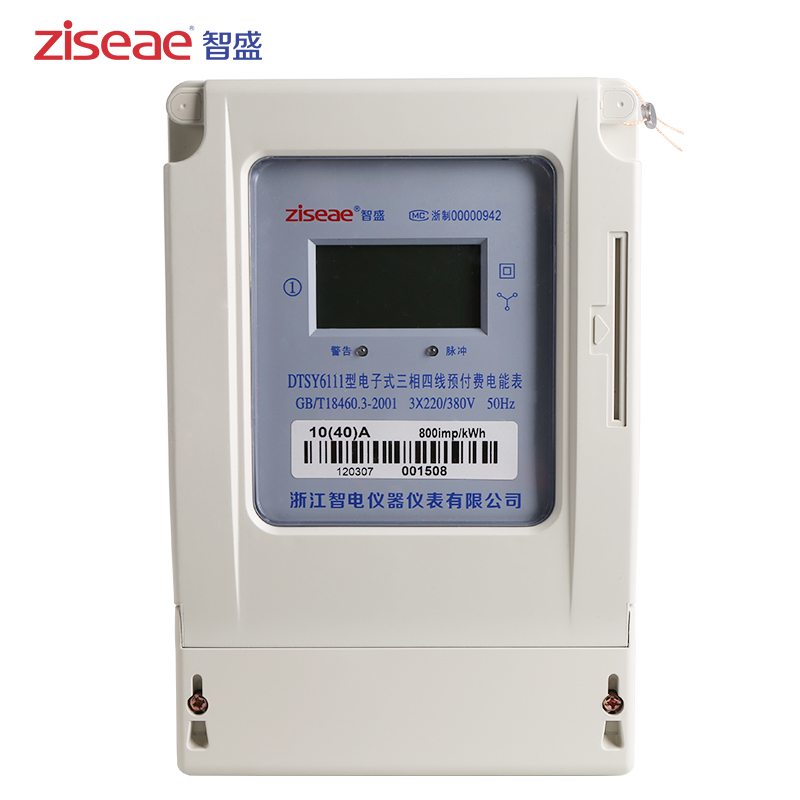

    三相預付費電表的接線



    三相預付費電能表用很廣泛,這個知識點大家一定要掌握。主要說兩種,一種是直接式一種是帶電流互感器的。這2種接線從測量原理和構成角度來說,沒什么差別。只不過直接式的三相預付費電表額定電流是根據負載的電流來選的,一般不超100A。而互感器式預付費電表的額定電流是根據互感器的二次電流來選的(電流互感器是xxx/5的,電表額定電流選5A的就可以),而一次的額定電流是根據負載的電流來選。說白了,電流互感器就是個變壓器,在預付費電能表測量時,直接測量高壓大電流不太現實,所以通過互感器這個變換裝置,把大電流變換為電表可承受的小電流,所以計算預付費電表度數的時候,需要乘上對應的倍率。

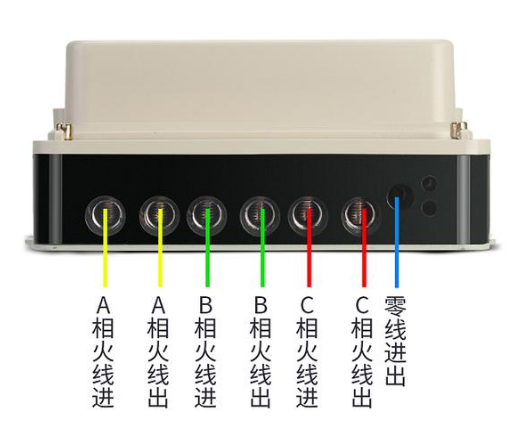

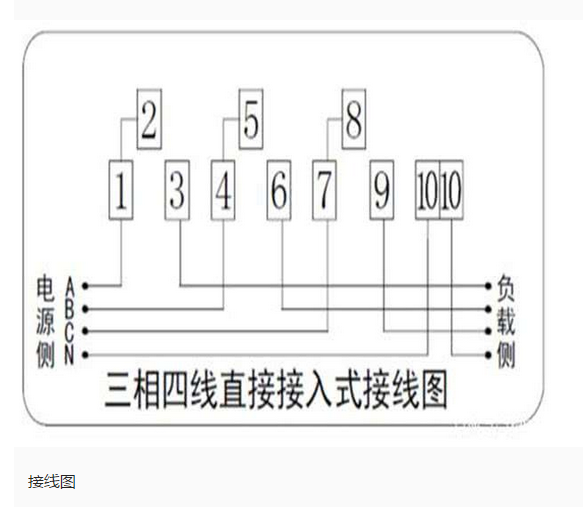

    三相預付費電表直接式的接線比較簡單,編號從1到10,有的朋友只看到底部的7個接線柱,其實還有2、5、8三個接線柱,只不過這三個接線柱和147用連接片短接了,所以不需要再接線。這種直接式的三相四線電表的接線順序是:147接三相電源的進線,369接出線,最后的10接進出的零線。



    三相四線的電路里,由于用電情況的不確定性,所以線路電壓不會相等,就會造成電壓線圈的中性點偏移,如果不接零線,電表的讀數會產生誤差,所以最后的10接線柱必須接零線。

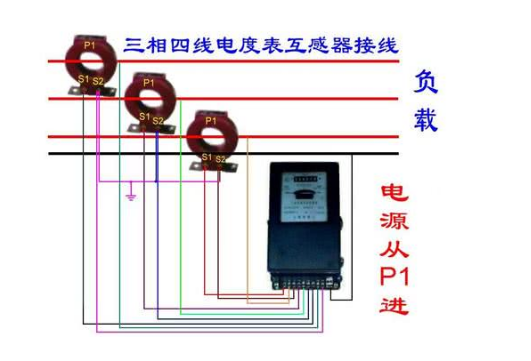

    互感器式預付費電度表

    負載的電流比較大時,我們需要增加電流互感器,把大電流變?yōu)樾‰娏?,再通過電表來計量。

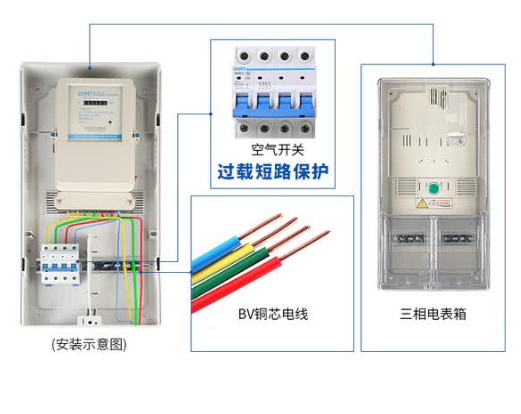

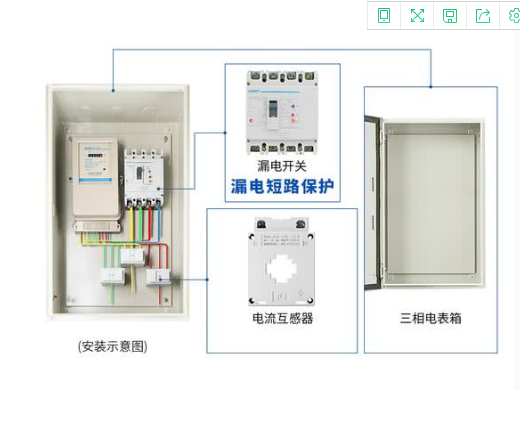

    實物接線

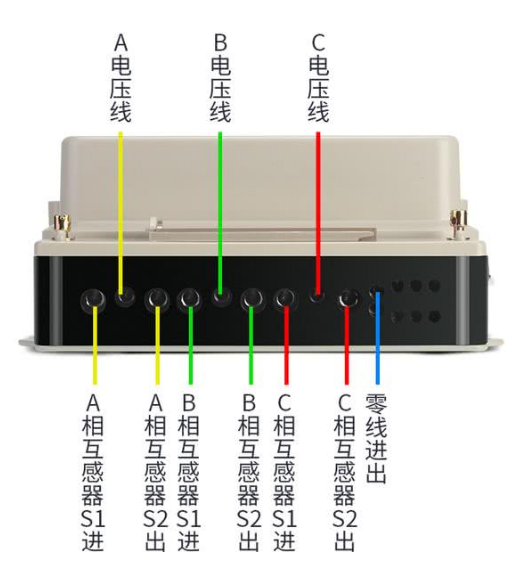

    注意147和258之間沒有連接片,147分別接三個互感器的S1端,369接互感器的S2端,ABC三條火線從互感器的P1面穿過,三個互感器的S2連一起接地。
